ハイパーターミナルの設定(PC側) |

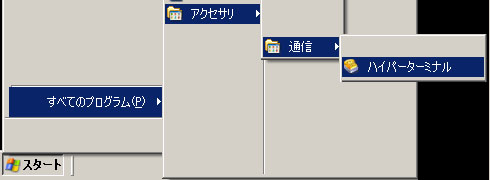

スタート>すべてのプログラム>アクセサリ>通信>ハイパーターミナル |
|
|

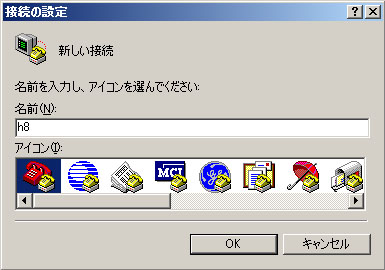

名前を指定。(例:h8) |
|
|

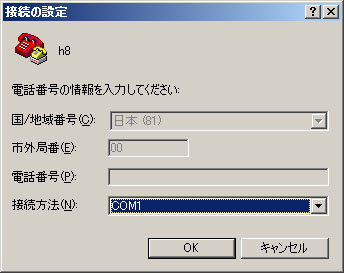

使用するポート”COM1”を指定。 |
|
|

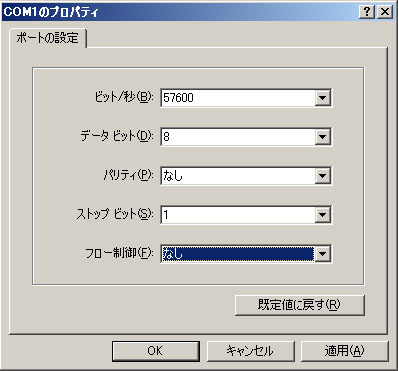

[ポートの設定]
ビット/秒:57600、データビット:8、パリティ:なし、ストップビット:1、フロー制御:なし
H8プログラムにおいても同じ設定とする。
*なお、ここでは57600ビット/秒を指定しているが、H8側のシリアル通信速度が違う場合には違う速度を選択すること(シリアル通信速度表を参照)。 |
|
|

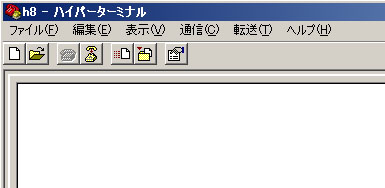

左から三番目のボタンが灰色になっているとき、シリアル通信が開始されている。 |
|
|
